شناخت انواع کوپلینگ ها، تعمیر و نگه داری آن ها

کوپلینگ در صنعت چیست؟

کوپلینگ (Coupling) یک قطعه مکانیکی است که برای اتصال دو شفت (محور) به یکدیگر به کار می‌رود تا بتوان انتقال گشتاور و حرکت چرخشی از یک شفت به شفت دیگر را ممکن سازد. این قطعه معمولاً در ماشین‌آلات صنعتی برای اتصال موتور به تجهیزات مختلف (مانند پمپ‌ها، کمپرسورها، ژنراتورها و …) استفاده می‌شود.

کوپلینگ‌ها نه تنها حرکت چرخشی را انتقال می‌دهند، بلکه نقش مهمی در جبران ناهماهنگی‌ها و کاهش لرزش‌ها و شوک‌های مکانیکی ایفا می‌کنند.


1. کاربرد اصلی کوپلینگ‌ها

کوپلینگ‌ها در صنعت به دلایل زیر استفاده می‌شوند:

  1. انتقال گشتاور و حرکت چرخشی: کوپلینگ‌ها انتقال انرژی مکانیکی از یک شفت به شفت دیگر را ممکن می‌سازند.
  2. جبران ناهماهنگی شفت‌ها: در بسیاری از موارد، شفت‌ها کاملاً هم‌محور (Aligned) نیستند و کوپلینگ‌ها می‌توانند ناهماهنگی‌های جزئی زاویه‌ای یا محوری را جبران کنند.
  3. کاهش لرزش و شوک: کوپلینگ‌ها با طراحی خاص خود می‌توانند لرزش‌ها و ضربات مکانیکی را جذب کنند و از آسیب به شفت‌ها و تجهیزات جلوگیری کنند.
  4. محافظت از تجهیزات: در صورت بروز اضافه بار یا خرابی در یک بخش از سیستم، برخی کوپلینگ‌ها می‌توانند از آسیب به سایر اجزا جلوگیری کنند.
  5. انعطاف‌پذیری در طراحی: کوپلینگ‌ها امکان اتصال شفت‌هایی با طول‌های مختلف و شرایط متفاوت را فراهم می‌کنند.
  6. افزایش طول عمر تجهیزات: با کاهش تنش‌ها و ناهماهنگی‌ها، کوپلینگ‌ها می‌توانند طول عمر شفت‌ها، یاتاقان‌ها و سایر اجزای سیستم را افزایش دهند.

2. اجزای اصلی کوپلینگ

کوپلینگ‌ها معمولاً از دو بخش اصلی تشکیل شده‌اند:

  • نیمه‌کوپلینگ‌ها (Half-Couplings): این دو بخش به شفت‌های ورودی و خروجی متصل می‌شوند.
  • عناصر واسط (Intermediate Elements): در برخی کوپلینگ‌ها از اجزای واسط مانند لاستیک، دیسک یا فنر برای انتقال گشتاور و جبران ناهماهنگی‌ها استفاده می‌شود.

3. انواع کوپلینگ‌ها

کوپلینگ‌ها بر اساس نوع عملکرد و کاربرد به چند دسته تقسیم می‌شوند:

الف) کوپلینگ‌های صلب (Rigid Couplings):

  • کوپلینگ‌های صلب برای مواردی استفاده می‌شوند که شفت‌ها کاملاً هم‌محور باشند و هیچ ناهماهنگی وجود نداشته باشد.
  • این نوع کوپلینگ‌ها انتقال گشتاور را به طور مستقیم انجام می‌دهند.
  • کاربرد: در ماشین‌آلاتی که به دقت بالایی در هم‌محوری نیاز دارند.
  • مزایا:
    • انتقال کامل گشتاور بدون افت.
    • ساختار ساده و کم‌هزینه.
  • معایب:
    • عدم توانایی در جبران ناهماهنگی‌ها.
    • ایجاد تنش زیاد در صورت وجود ناهماهنگی.
  • نمونه‌ها:
    • کوپلینگ فلنجی (Flange Coupling): دارای دو فلنج است که به شفت‌ها متصل شده و با پیچ و مهره به هم متصل می‌شوند.
    • کوپلینگ بوش و پین (Bush and Pin Coupling): نوعی کوپلینگ صلب با پین‌هایی که گشتاور را انتقال می‌دهند.

ب) کوپلینگ‌های انعطاف‌پذیر (Flexible Couplings):

  • این نوع کوپلینگ‌ها می‌توانند ناهماهنگی‌های جزئی زاویه‌ای، محوری یا شعاعی بین شفت‌ها را جبران کنند.
  • معمولاً دارای اجزای انعطاف‌پذیری مانند لاستیک، فنر یا دیسک هستند.
  • کاربرد: در ماشین‌آلاتی که شفت‌ها ممکن است به دلیل ارتعاش یا انبساط حرارتی از هم‌محور خارج شوند.
  • مزایا:
    • کاهش لرزش‌ها و شوک‌های مکانیکی.
    • جبران ناهماهنگی‌ها.
  • معایب:
    • ممکن است بخشی از گشتاور در اجزای انعطاف‌پذیر تلف شود.
  • نمونه‌ها:
    • کوپلینگ لاستیکی (Rubber Coupling): از لاستیک برای جذب لرزش استفاده می‌کند.
    • کوپلینگ دیافراگمی (Diaphragm Coupling): از دیسک‌های فلزی انعطاف‌پذیر برای جبران ناهماهنگی‌ها استفاده می‌کند.
    • کوپلینگ فنری (Spring Coupling): دارای فنرهایی است که گشتاور را انتقال داده و شوک‌ها را جذب می‌کنند.

ج) کوپلینگ‌های ایمنی (Safety Couplings):

  • این نوع کوپلینگ‌ها در صورت بروز اضافه بار یا ایجاد تنش غیرمجاز، ارتباط بین شفت‌ها را قطع می‌کنند.
  • کاربرد: در ماشین‌آلاتی که خرابی آن‌ها می‌تواند خسارت‌های جدی ایجاد کند.
  • مزایا:
    • محافظت از تجهیزات در برابر اضافه بار.
  • نمونه‌ها:
    • کوپلینگ با گشتاور محدودکننده (Torque Limiting Coupling): در صورت عبور گشتاور از حد مجاز، ارتباط شفت‌ها را قطع می‌کند.

د) کوپلینگ‌های هیدرولیکی (Hydraulic Couplings):

  • این کوپلینگ‌ها از یک سیال (معمولاً روغن) برای انتقال گشتاور استفاده می‌کنند.
  • کاربرد: در سیستم‌هایی که نیاز به انتقال گشتاور نرم و بدون شوک دارند.
  • مزایا:
    • کاهش ضربه‌های مکانیکی.
    • انتقال نرم گشتاور.
  • معایب:
    • هزینه بالا.
    • نیاز به تعمیر و نگهداری بیشتر.
  • نمونه‌ها:
    • کوپلینگ هیدرودینامیکی (Hydrodynamic Coupling): در سیستم‌های انتقال قدرت مانند جعبه‌دنده‌های صنعتی استفاده می‌شود.

4. کاربردهای کوپلینگ در صنعت

کوپلینگ‌ها در صنایع مختلفی استفاده می‌شوند، از جمله:

  1. صنعت نفت و گاز: برای اتصال پمپ‌ها و کمپرسورها به موتورهای الکتریکی.
  2. صنایع خودروسازی: در سیستم‌های انتقال قدرت مانند جعبه‌دنده.
  3. صنعت فولاد: در ماشین‌آلات نورد و تجهیزات سنگین.
  4. صنایع غذایی و دارویی: در ماشین‌آلاتی که نیاز به حرکت دقیق و بدون لرزش دارند.
  5. صنعت برق: در ژنراتورها و توربین‌ها.

5. مزایای استفاده از کوپلینگ

  • انتقال موثر گشتاور بین شفت‌ها.
  • جبران ناهماهنگی و کاهش تنش‌های مکانیکی.
  • کاهش لرزش و شوک‌های مکانیکی.
  • افزایش طول عمر تجهیزات متصل.
  • امکان جداسازی و تعمیر آسان شفت‌ها و ماشین‌آلات.

6. نکات مهم در انتخاب و نگهداری کوپلینگ

الف) انتخاب کوپلینگ مناسب:

  • ظرفیت گشتاور مورد نیاز.
  • نوع ناهماهنگی بین شفت‌ها (محوری، زاویه‌ای یا شعاعی).
  • شرایط محیطی (دمای بالا، خورندگی، رطوبت و …).
  • سرعت چرخش شفت‌ها.
  • نیاز به انعطاف‌پذیری یا صلبیت.

ب) نگهداری و بازرسی:

  • بررسی دوره‌ای کوپلینگ‌ها از نظر سایش، ترک‌خوردگی یا خرابی.
  • روان‌کاری مناسب اجزای متحرک (در صورت وجود).
  • تعویض اجزای فرسوده مانند لاستیک‌ها یا فنرها.
  • اطمینان از هم‌محوری شفت‌ها.

نتیجه‌گیری

کوپلینگ یکی از اجزای حیاتی در سیستم‌های مکانیکی است که نقش کلیدی در انتقال گشتاور و حرکت چرخشی ایفا می‌کند. انتخاب صحیح نوع کوپلینگ، نصب دقیق و نگهداری منظم، نه تنها عملکرد سیستم را بهبود می‌بخشد بلکه از خرابی‌ها و هزینه‌های اضافی جلوگیری می‌کند. در صنایع مختلف، کوپلینگ‌ها به دلیل قابلیت انعطاف‌پذیری و ایمنی بالا، یکی از پرکاربردترین قطعات هستند.

سرفصل ها:

  • کوپلینگ های مکانیکی
  • کوپلینگ های الاستمری
  • از مهم ترین عوامل خرابی کوپلینگ ها
  • انواع کوپلینگ ها
  • کوپلینگ های بوشی
  • کوپلینگ های سیلندری
  • کوپلینگ های فلنج دایره ای
  • کوپلینگ های فلنج مخروطی
  • کوپلینگ های انعطاف پذیر

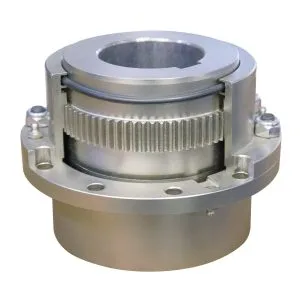

  • کوپلینگ های چرخ دنده ای
  • کوپلینگ های زنجیری
  • کوپلینگ های شبکه فولادی
  • کوپلینگ های مفصل گاردانی
  • لینکی
  • کوپلینگ های لاستیکی ستاره ای
  • کوپلینگ های پین و دیسک
  • فنری
  • کوپلینگ های فانوسی فلزی
  • کوپلینگ تیری
  • بوش لاستیکی
  • کوپلینگ های چرخ لاستیکی
  • کوپلینگ های دیسکی انعطاف پذیر
  • کوپلینگ های دیافراگمی محیطی
  • کوپلینگ های دیسکی اصطکاکی
  • کوپلینگ های مغناطیسی
  • کوپلینگ های هیدرولیکی
  • شرایط صحیح قرارگیری ماشین
  •  اپوکسی گروت ها
  • نصب کوپلینگ ها
  • ناهم راستایی محورها
  • ترانس دیوسرها
  • ساعت زنی
