بازرسی ایمنی جرثقیل سقفی

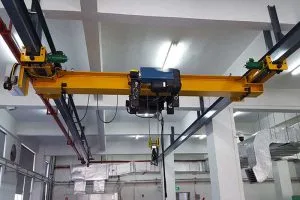

جرثقیل‌های سقفی (Overhead Cranes) به طور گسترده در صنایع مختلف برای جابجایی بارهای سنگین استفاده می‌شوند. ایمنی این تجهیزات به دلیل وزن بالای بارها و خطرات مرتبط با خرابی یا عملکرد نادرست، از اهمیت بالایی برخوردار است. بازرسی ایمنی جرثقیل سقفی یک فرآیند ضروری برای اطمینان از عملکرد صحیح و ایمن این تجهیزات است. این بازرسی‌ها به صورت دوره‌ای و بر اساس استانداردهای بین‌المللی و ملی انجام می‌شوند.

---

1. اهمیت بازرسی ایمنی جرثقیل سقفی

1. کاهش خطرات جانی و مالی: خرابی جرثقیل می‌تواند منجر به آسیب جانی، مرگ و خسارات مالی سنگین شود.
2. اطمینان از کارکرد صحیح: بازرسی منظم تضمین می‌کند که تمامی اجزای جرثقیل به درستی کار می‌کنند.
3. رعایت الزامات قانونی: بسیاری از استانداردها و قوانین کار، بازرسی جرثقیل‌ها را الزامی کرده‌اند (مانند استانداردهای OSHA و ISO).
4. افزایش طول عمر جرثقیل: شناسایی و رفع مشکلات کوچک قبل از تبدیل شدن به خرابی‌های بزرگ، به افزایش عمر مفید جرثقیل کمک می‌کند.

---

2. انواع بازرسی ایمنی جرثقیل سقفی

بازرسی جرثقیل سقفی به دو دسته اصلی تقسیم می‌شود:

الف) بازرسی روزانه (Daily Inspection):

• توسط اپراتور یا کاربر جرثقیل قبل از هر شیفت کاری انجام می‌شود.
• هدف: شناسایی مشکلات ظاهری و اطمینان از ایمنی عملکرد قبل از استفاده.

ب) بازرسی دوره‌ای (Periodic Inspection):

• توسط تکنسین‌ها یا کارشناسان متخصص به صورت ماهانه، فصلی یا سالانه انجام می‌شود.
• هدف: بررسی دقیق‌تر اجزای جرثقیل و شناسایی مشکلات پنهان.

---

3. مواردی که در بازرسی ایمنی جرثقیل سقفی بررسی می‌شوند

بازرسی ایمنی جرثقیل سقفی شامل بررسی تمامی اجزا و سیستم‌های مرتبط با جرثقیل است. این موارد عبارت‌اند از:

الف) سیستم‌های مکانیکی:

1. قلاب (Hook):

   • بررسی ترک، شکستگی یا تغییر شکل قلاب.
   • بررسی وجود قفل ایمنی (Safety Latch) و عملکرد صحیح آن.
   • اندازه‌گیری میزان باز شدن دهانه قلاب (Over-Opening).

2. سیم بکسل (Wire Rope) یا زنجیر:

   • بررسی سایش، پارگی، شکستگی یا خوردگی سیم بکسل.
   • بررسی تاب‌خوردگی یا خمیدگی غیرطبیعی.
   • اطمینان از روان‌کاری مناسب سیم بکسل یا زنجیر.

3. قرقره‌ها (Pulleys):

   • بررسی ترک‌ها، سایش یا خوردگی.
   • اطمینان از چرخش آزاد و صحیح قرقره‌ها.

4. چرخ‌ها و ریل‌ها:

   • بررسی سایش بیش از حد یا ترک در چرخ‌ها.
   • بررسی هم‌راستایی چرخ‌ها با ریل.
   • اطمینان از روان‌کاری مناسب چرخ‌ها.

5. گیربکس و سیستم انتقال نیرو:

   • بررسی نشتی روغن.
   • بررسی عملکرد صحیح و روان‌کاری اجزا.

---

ب) سیستم‌های الکتریکی:

1. موتورها:

   • بررسی صدای غیرطبیعی یا لرزش موتور.
   • اطمینان از عملکرد صحیح موتورهای حرکت طولی و عرضی.

2. کابل‌ها و سیم‌کشی‌ها:

   • بررسی کابل‌های برق از نظر پارگی، ترک‌خوردگی یا آسیب‌های دیگر.
   • اطمینان از اتصال صحیح کابل‌ها به جرثقیل.

3. تابلو برق و کنترل‌ها:

   • بررسی عملکرد صحیح تابلوهای کنترل و کلیدها.
   • اطمینان از وجود تجهیزات ایمنی مانند فیوزها و قطع‌کننده‌های مدار.

4. سیستم ترمز (Braking System):

   • بررسی عملکرد صحیح ترمزها.
   • اطمینان از ترمزگیری سریع و مؤثر در هنگام توقف.

---

ج) سیستم‌های ایمنی:

1. کلیدهای محدودکننده (Limit Switches):

   • بررسی عملکرد صحیح کلیدهای محدودکننده حرکت عمودی و افقی.
   • اطمینان از جلوگیری از حرکت بیش از حد جرثقیل.

2. سیستم هشداردهنده:

   • بررسی عملکرد آژیرها و چراغ‌های هشدار.

3. سیستم بارسنج (Load Indicator):

   • بررسی صحت عملکرد نشانگر بار و مقایسه آن با ظرفیت مجاز جرثقیل.

4. تابلوهای ایمنی و علائم هشدار:

   • اطمینان از وجود و خوانایی تابلوهای ایمنی.
   • بررسی برچسب‌های ظرفیت مجاز بار (SWL – Safe Working Load).

---

د) سازه جرثقیل:

1. تیرها و قاب‌ها:

   • بررسی ترک‌ها، خمیدگی‌ها یا هرگونه تغییر شکل در تیرهای اصلی و فرعی.
   • اطمینان از استحکام ساختاری سازه جرثقیل.

2. اتصالات:

   • بررسی پیچ‌ها، مهره‌ها و جوش‌ها از نظر شل‌شدگی، ترک یا خوردگی.

---

4. تجهیزات مورد استفاده در بازرسی جرثقیل سقفی

1. دستگاه‌های تست بار (Load Test Devices) برای بررسی ظرفیت جرثقیل.
2. دستگاه‌های اندازه‌گیری ضخامت (Ultrasonic Thickness Gauge) برای بررسی خوردگی.
3. دوربین‌های حرارتی (Thermal Imaging Cameras) برای بررسی سیم‌کشی الکتریکی.
4. ابزارهای اندازه‌گیری ترک (Crack Detection Tools) مانند ذرات مغناطیسی (Magnetic Particle Inspection – MPI).

---

5. مراحل انجام بازرسی ایمنی جرثقیل سقفی

1. بررسی مستندات:

   • بررسی سوابق تعمیر و نگهداری جرثقیل.
   • بررسی دستورالعمل‌های سازنده (OEM) و استانداردهای مرتبط.

2. بازرسی ظاهری:

   • بررسی اجزا از نظر مشکلات ظاهری مانند ترک، خوردگی و پارگی.

3. تست عملکردی:

   • تست عملکرد قلاب، سیم بکسل، موتورها، سیستم‌های ترمز و کلیدهای محدودکننده.

4. تست بارگذاری (Load Test):

   • انجام تست بارگذاری برای بررسی عملکرد جرثقیل در شرایط حداکثر بار مجاز.

5. تهیه گزارش:

   • ثبت مشکلات شناسایی‌شده و ارائه توصیه‌های تعمیر یا جایگزینی.
   • ثبت نتایج بازرسی در سوابق جرثقیل.

---

6. زمان‌بندی بازرسی جرثقیل سقفی

• بازرسی روزانه: پیش از هر شیفت کاری.
• بازرسی ماهانه: شامل بررسی دقیق‌تر اجزای مکانیکی و الکتریکی.
• بازرسی سالانه: شامل انجام تست‌های دقیق‌تر مانند تست بارگذاری.
• بازرسی ویژه: پس از وقوع رویدادهایی مانند اضافه‌بار، تعمیرات اساسی یا حوادث.

---

7. استانداردهای مرتبط با بازرسی ایمنی جرثقیل سقفی

• OSHA 1910.179: الزامات جرثقیل‌های سقفی و دروازه‌ای.
• ASME B30.2: استاندارد جرثقیل‌های سقفی.
• ISO 9927: بازرسی و نگهداری جرثقیل‌ها.
• FEM 9.755: دستورالعمل‌های نگهداری و بازرسی جرثقیل‌های صنعتی.

---

8. نتیجه‌گیری

بازرسی منظم و دقیق جرثقیل سقفی یکی از الزامات اساسی برای تضمین ایمنی و عملکرد بهینه این تجهیزات است. با شناسایی و رفع مشکلات قبل از وقوع خرابی یا حادثه، می‌توان از خطرات جانی و مالی جلوگیری کرد. رعایت استانداردهای بین‌المللی، استفاده از تکنسین‌های ماهر و تجهیزات مناسب، و ایجاد برنامه منظم نگهداری و بازرسی، کلید مدیریت ایمن جرثقیل‌های سقفی است.

سرفصل ها:

• اجزاي جرثقيل
• تشكيلات جرثقيل سقفي
• بالابر
• پل جرثقيل
• سيستمهاي برق رساني
• سيستم كنترل
• ﺗﺎﺑﻠﻮ ﺑﺮق
• ﺳﻴﻢ ﺑﻜﺴﻞ
• ﻛﻼس ﺑﻨﺪي ﺳﻴﻢ ﺑﻜﺴﻞ  ﺑﺮاي ﻛﺎر ﺑﺮدﻫﺎي ﻋﻤﻮﻣﻲ
• اﻧﻮاع ﺳﻴﻢ ﺑﻜﺴﻞ
• روشهاي خواباندن سيم بكسل
• انتخاب سيم بكسل
• انتخاب درام و قرقره

• جرثقيل دروازه اي
